继电保护测试仪的使用说明。（继电保护测试仪本仪器之使用可同时参考水利电力部电力生产司编《?；ぜ痰缙骷煅椤匪缌Τ霭嫔缫皇椋?br />
  1、继电保护测试仪测量：可作单独的电压、电流源使用，但同时须注意各项输出功率，以免损坏本仪器（不可用来启动电机）；具体操作按（四）进行。

  2、继电保护测试仪过量程、欠量程：测量各种继电器的动作值、返回值及触点动作时间、返回系数（包括电压和电流继电器）。过量程是指以继电器触点合上为动作值的继电器，欠量程是指以继电器触点分开为动作值的继电器，具体操作步骤如下：

  （1）继电?；げ馐砸?/a>继电器的动作值、返回值、返回系数的测量：

  按照前面（四）来输出电源，选择T3至○状态。将同步开关旋至ON，缓慢调节T4旋钮直至该继电器启动，（可通过指示灯来判定），X1显示其动作值，并记录。继续调节T4至该继电器额定值后，然后缓慢调节T4至该继电器返回，X1显示其返回值，并记录。用返回值除以动作值乘以100％即可算出返回系数。

  （2）继电?；げ馐砸羌痰缙鞯氖奔洳饬浚?br />
  按（四）来输出电源，选择T3至○状态。将同步开关旋至ON，缓慢调节T4旋钮直至该继电器启动并调至额定值。选择T3至继电器的触点状态，通过转换同步开关，就可测得继电器的时间（X2显示时间）。注意测时间前需对毫秒表清零，合闸开关在断开状态。同步开关与触点状态对应关系为：

  Ⅰ、Ⅲ状态，同步开关由OFF状态旋至ON状态。

  Ⅱ、Ⅳ状态，同步开关由ON状态旋至OFF状态。

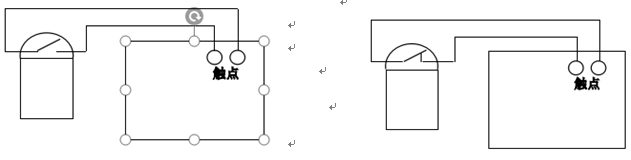

  继电?；げ馐砸谴サ憬酉呷缦?
